来看全球首创 M.2 2280 SSD 一体式水冷 GD120S如何给你冰冷至极的散热体验！



目录

• T-FORCE SIREN GD120S M.2 2280 SSD 一体式水冷介绍
• 世界独创的 M.2 2280 SSD 一体式水冷运作原理
• 散热性能测试
• 总结

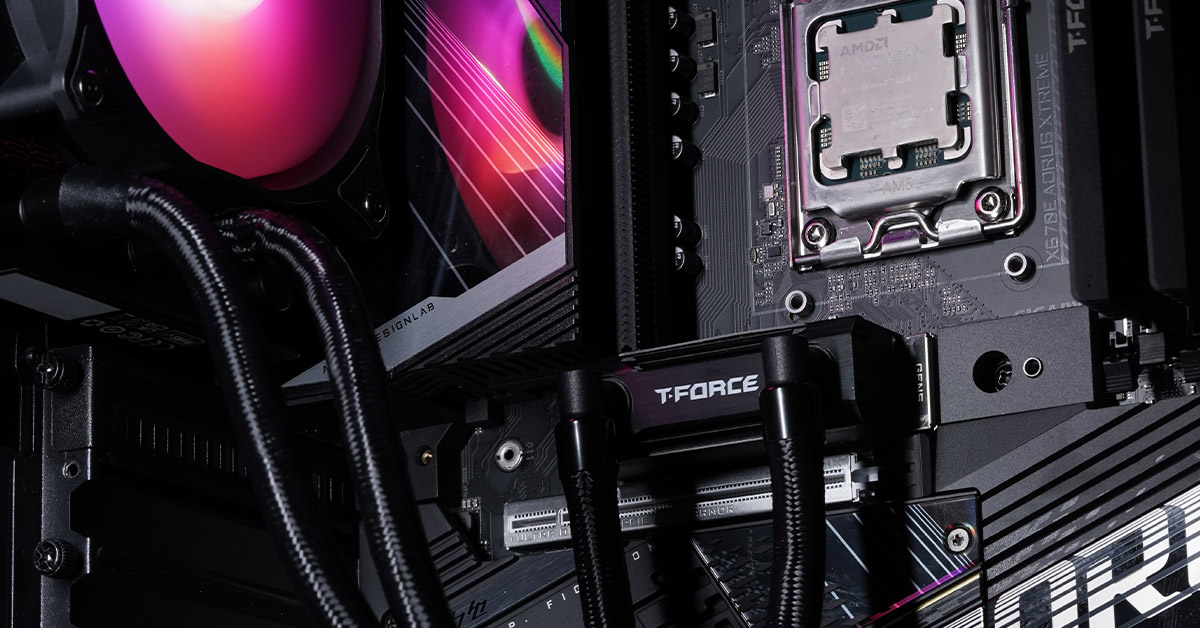

T-FORCE SIREN GD120S M.2 2280 SSD 一体式水冷介绍

T-FORCE SIREN GD120S 是全世界第一个为了 M.2 2280 SSD 设计的专用一体式水冷散热器，T-FORCE SIREN GD120S 能兼容所有 M.2 2280 长度规格的 SSD，换言之无论是 M.2 SATA / PCIe 3.0 / PCIe 4.0 都能使用。

想要将SIREN GD120S 强劲的散热性能最大化地展现出来，建议搭配像 PCIe 5.0 这种发热量较大的 SSD，更能体现出 SIREN GD120S 一体式水冷的厉害之处。





T-FORCE 过去也有推出 CPU+SSD 的二合一散热器 T-FORCE SIREN DUO360 ARGB CPU & SSD 一体式水冷，在另外两篇的文章中也有分享给大家，有兴趣的铨粉可以去看一下《PCIe Gen5 SSD的散热降温方案》以及《手把手教你正确安装T-FORCE SIREN DUO360 ARGB CPU & SSD一体式水冷》这两篇文章唷。





世界独创的 M.2 2280 SSD 一体式水冷运作原理

T-FORCE SIREN GD120S 与上述型号的最大差异点，在于 SIREN GD120S 是只针对 M.2 2280 SSD 所设计的一体式水冷散热器。

本次新推出的SIREN GD120S，铝合金双管式水冷头底下设有双层导热贴，可以让 M.2 2280 SSD 主控芯片与颗粒紧密贴合在铜底的散热器上，然后透过 120 mm 的水冷排与 120 mm ARGB 风扇，快速带走 M.2 SSD 高负载使用时所产生的高温。





散热性能测试

我们这次用T-FORCE SIREN GD120S M.2 2280 SSD 一体式水冷，搭配 PCIe 5.0 x4 传输接口的 T-FORCE CARDEA Z540 M.2 PCIe SSD 2TB 进行测试，让大家更清楚理解 SIREN GD120S 能带来多少散热性能的提升。



本次采用三种安装方式来进行温度测试：无安装任何散热片、有安装主板散热片、安装 GD120S。测试项目为待机静置 5 分钟，和使用 CrystalDiskMark 8.0.4 软件（大小设定为 1 GiB）运作 5 次，并透过HWiNFO64 软件检测待机温度与使用中的最高温度。

在T-FORCE SIREN GD120S M.2 2280 SSD 一体式水冷散热器部分，我们会用手动将 PUMP 及 FAN 设定为全速运转，以利于呈现 SIREN GD120S 最强的散热性能。





无安装任何散热片的温度表现

没有安装任何散热片时，T-FORCE CARDEA Z540 在待机 5 分钟的过程中，测得最高温度来到 59 °C，随着时间拉长，温度应该还会慢慢上升；进行 CrystalDiskMark 测试过程中，最高温度来到 85 °C，已经明显过热，且 Z540 因为温度过热，降速至应有性能的 20 % 以下。


安装主板散热片的温度表现

使用主板散热片时，T-FORCE CARDEA Z540 在待机 5 分钟的过程中，测得最高温度为 43 °C；搭配主板散热片进行 CrystalDiskMark 测试时，最高温度为 80 °C，虽然测试过程中没有因为温度过热而降速，但长久使用下来可能会缩短 SSD 的寿命。


安装 SIREN GD120S 的温度表现

最后来看使用今天的主角 T-FORCE SIREN GD120S M.2 2280 SSD 一体式水冷的测试结果吧，在待机情况下，仅有 26 °C 而已，与测试室内空调所设定的温度差不多！进行CrystalDiskMark 软件测试过程中，最高温度为 43 °C，甚至跟安装上主板散热片的待机温度相同。（我的满载温度，是你的待机温度！）






总结

从 T-FORCE SIREN GD120S M.2 2280 SSD 一体式水冷，搭配 T-FORCE CARDEA Z540 M.2 SSD 进行温度实测的结果，可得知 SIREN GD120S 在负载测试下的温度，能从过热降速的 85 °C 有效降低到 43 °C，待机的 26 °C，甚至与开着空调的办公室室温差不多。

PCIe 5.0 x4 的 M.2 SSD 运作过程的温度确实较高，但只要搭配 T-FORCE SIREN GD120S M.2 2280 SSD 一体式水冷使用，就能达到最佳散热效果，长期使用也能大幅延长 SSD 的使用寿命！


| 安装提醒 |

切记！！要记得将马达 PUMP 的 DC 3-Pin 与风扇 PWM 4-Pin 接上主板插槽，在 PC 通电开机后就会正常运作啰～如果想要风扇有酷酷的 ARGB 灯光效果，记得也要将风扇上的 5V 3-Pin ARGB 接上，但是千万要注意别把 ARGB 接头插到 12V 4-Pin 的 RGB 插槽上了，插错可是会烧掉的！
