手把手教你正确安装T-FORCE SIREN DUO360 ARGB CPU & SSD一体式水冷

还记得前几个月跟各位分享的T-FORCE SIREN GD240E ARGB一体式水冷安装教学吗？十铨科技近期发行了业界首创的T-FORCE SIREN DUO360 ARGB CPU & SSD 一体式水冷，所以今天想来跟各位分享究竟如何安装它，以及安装时需要注意哪些细节。
文章下方有安装流程影片，讨厌看长文字的各位，可以先点选下方视频观看，有不清楚的部分，再回来详读文字说明喔！


安装步骤

1. 检查内容物
2. 安装风扇至水冷排
3. 安装水冷头
4. 接线至主板



检查内容物

在 T-FORCE SIREN DUO360 ARGB CPU & SSD一体式水冷的产品内容物中，因为多了M.2 SSD的水冷头，扣具、螺丝锁及线材部分也会T-FORCE SIREN GD360E ARGB一体式水冷多一些。




安装风扇至水冷排

首先取出风扇、水冷排及螺丝锁Ⓚ，水冷排与风扇们安装的位置及方式，会因为机箱组装的位置而有所不同，详细可以参考这篇文章：如何正确安装一体式CPU水冷散热器？装在机箱的不同位置有什么差别？

今天以安装在机箱内为例，风扇的反面(凹面)要面向水冷排安装，依照交叉X的方式依序将风扇拧至水冷排，这样才能将水冷排内的热向外排出。



再来取出材料包中的螺丝锁Ⓛ，将水冷排对准机箱上方的孔洞拧紧即可。




安装水冷头

这次SIREN DUO360 ARGB CPU & SSD一体式水冷的重头戏，就是同时具有CPU及M.2 SSD的双冷头设计，先安装CPU水冷头，再安装SSD水冷头。


1. 安装CPU水冷头

今天以INTEL第12代CPU的1700脚位为例。先撕下1700脚位的专用背板Ⓒ的双面胶贴后，从主板后方对上主板孔位阖上。



翻转至主板正面，用螺丝锁Ⓢ拧紧四个角，将其固定于背板上。



将CPU装在主板上，涂上散热膏，小编建议可以采用5点法。



接着撕下CPU水冷头铜底接触面保护贴。



取出螺丝锁Ⓘ，一样依照交叉的X字型将水冷头拧至主板上，不要一次拧紧，先拧上所有螺丝，再依序拧紧，让水冷头平均向下对CPU施力，才比较不会损伤到CPU。




2.    安装M.2 SSD水冷头

温馨提醒

本款SSD水冷头仅适用于M.2 SSD 2280的尺寸（22 mm x 80 mm），所以请先确认手边的M.2 SSD尺寸。

先取出导热胶膜Ⓧ，并在撕下双面的接触面保护贴后，放上M.2 SSD。



M.2 SSD安置在扣具Ⓕ上时，需特别留意M.2 SSD的金手指与孔洞方向。M.2孔洞必须与扣具孔洞位于同侧。



取出M.2 SSD水冷头，留意水冷头的安装方向，螺丝孔洞需与扣具孔洞位于同侧。



再利用螺丝锁Ⓤ将水冷头与M.2扣具拧紧。



准备把组装好的M.2 SSD水冷头安装至主板时，请留意主板本身是否有固定M.2 SSD的铜柱。
若是主板没有铜柱的设计，可以取出材料包中的铜柱Ⓣ，用手将铜柱拧紧主板。



再将M.2 SSD水冷头孔洞对准铜柱，利用螺丝起子Ⓥ拧至主板。



与CPU水冷头不同的是，M.2 SSD水冷头的灯光模块为磁吸式，要记得另外取出灯光模块安装喔。

温馨提醒
灯光模块除了可以安装在M.2 SSD水冷头上方，吸附在机箱上作摆饰也可以！



两组水冷头安装完成后，可以取出材料包当中的束线带，把CPU水冷头及SSD水冷头的水冷管依下方图片整理。




接线至主板

把CPU及SSD一体式水冷都拧至机箱跟主板后，最后一步就是接线！
T-FORCE SIREN DUO360 ARGB CPU & SSD一体式水冷的每个风扇本身会有两条线，一条是电源线，一条是ARGB的讯号线，至于CPU水冷头及M.2 SSD水冷头灯具模块都只有一条ARGB的讯号线。

温馨提醒
ARGB的讯号线是5V的3 PIN接头(下方左图)，与电源线(下方右图)不一样喔!



先接ARGB讯号的接线，再接电源的接线。


1. ARGB讯号接线

先处理风扇的部分吧。把3个风扇彼此间的ARGB讯号线串联起来。串联完成后，取出材料包当中ARGB讯号1对3的分接线Ⓝ，与风扇ARGB讯号线相接。





这时候ARGB讯号1对3的分接线会剩下两个接头，分别接上CPU水冷头及SSD水冷头灯具模块的ARGB讯号线，再把讯号线的另一端接在主板上5V 3 PIN的位置。




2. 电源线接线

3组风扇会有3组电源线接头，取出材料包当中电源1对3的分接线Ⓠ，与风扇电源线相接。

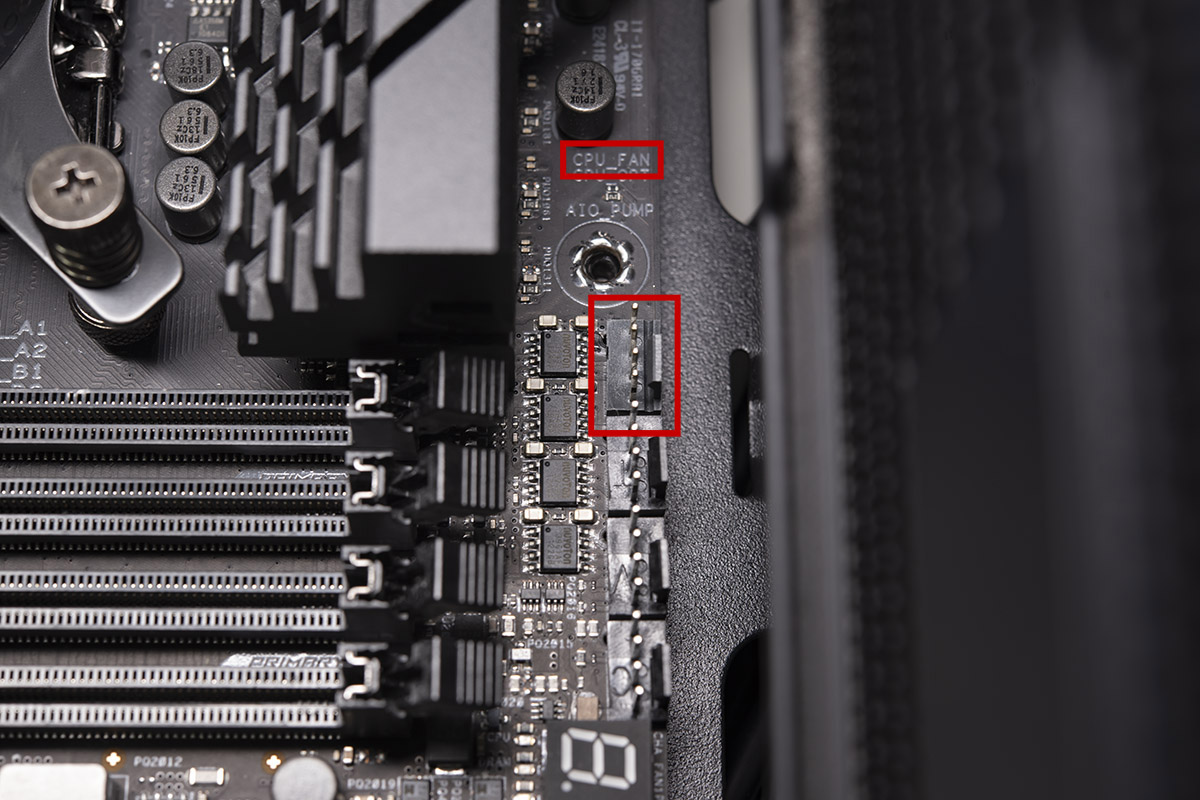

把另一端接在主板上CPU_FAN的位置，就大功告成啰。



水冷排上的电源线，则要接到主板上AIO_PUMP 的位置，主板上都会标示，大家不用担心。



T-FORCE SIREN DUO360 ARGB CPU & SSD一体式水冷皆支持以下板厂灯效软件(ASUS Aura Sync / ASROCK-Polychrome Sync / BIOSTAR Advanced VIVID LED DJ / GIGABYTE RGB Fusion 2.0 / MSI Mystic Light Sync软件)，不仅风扇和CPU、SSD的水冷头能够个别设定成自己喜欢的灯效，铨粉手上的T-FORCE ARGB内存也都有支持以上灯效软件，让大家可以尽情调配专属个人的灯光效果！



安装教程在此就告一段落，希望大家的机箱闪亮动人之馀，同时还能达到更棒的散热效果！
